MỘT SỐ ĐẶC ĐIỂM CỦA “MICROPHONE POLAR PATTERNS” BẠN CẦN BIẾT
Sam đã đề cập đến một số hình thái của microphone polar pattern trong bài viết trước, trong bài viết này thì nội dung chia sẻ về vài đặc điểm chung của một polar pattern, qua đó bạn có thể nhận diện được ngay khi gặp những thuật ngữ liên quan đến polar pattern nhé.
1. “On-Axis” vs “Off-Axis”, nếu dịch ra tiếng Việt là “Trên trục” vs “Ngoài trục” riêng Sam nghe có vẻ không thuận tai cho lắm nên Sam để luôn từ nguyên bản.
On-axis chính là trục đường thẳng vuông góc với tâm của microphone capsule’s diaphragm, như hình minh họa bên trên thì nó là trục tại góc 0o, micro sẽ thu được tốt nhất đối với những âm thanh nằm trên On-axis. Vậy những âm thanh không nằm trên trục này (âm thanh đến từ các góc khác ngoài 0o) sẽ được xem là Off-axis. Xin lưu ý, trong thực tế thì 2 loại trục này sẽ nằm trong không gian 3D, còn trên lý thuyết thì đa số chỉ thể hiện ở dạng 2D như hình bên trên, việc thể hiện 2D hay 3D sẽ tùy thuộc vào nhà sản xuất khi đưa ra mô tả về tính định hướng của micro để người sử dụng dễ hình dung, tuy nhiên cách hiểu về chúng thì không có gì thay đổi.
2. Để xác định On-axis thì môt điều cần bàn tới đó là “Top-address vs Side-address microphone”, việc phân biệt top-address và side-address là bước rất cần thiết để xác định hướng mà micro có thể thu âm tốt nhất.
Top-address (hay còn gọi là AKA End Address hoặc Front-Address), đây là thuật ngữ để chỉ những micro có On-axis xuất phát từ tâm của diaphragm hướng ra bên ngoài và thuận chiều với thân của micro. Những micro thuộc loại này có capsule đặt tại phần đầu hoặc phần cuối thân micro và chỉ nhạy với những âm thanh thuận chiều On-axis, bạn dễ thấy nhất đó là pencil microphone, ngoài ra thì còn có small-diaphragm condenser microphone, moving-coil dynamic microphone, shotgun mics, modular mics, instrument mics.
Đi dạo qua một vòng shop của Sam thì bạn sẽ bắt gặp các top-address micro như: Lauten Audio LS-208
Warm Audio WA-84 small diaphragm condenser microphone The WA-84 has a very LARGE sound for it’s small size and uniquely uses a heavy Nickel CineMag transformer in it’s signal path to warm up and ENLARGE sound sources.
Lauten Audio LA-120 small diaphragm condenser microphone The Series Black LA-120 small-diaphragm FET condenser microphone pair by Lauten Audio is a professional and versatile pair of microphones for instrument recording..jpg)
MXL FR-331M 16.5” supercardioid shotgun microphone The MXL FR-331Mphantom powered shotgun microphone offers clear, accurate recordings and exceptional side rejection.

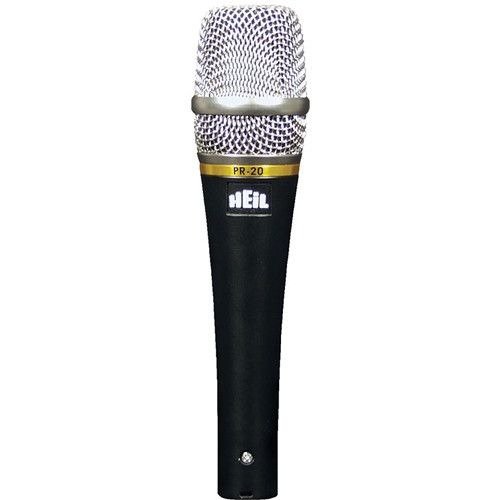

Heil Sound PR-20 dynamic cardioid handheld microphone [mgz_pagebuilder]{"elements":[{"row_type":"full_width_row","content_position":"top","device_type":"all","background_type":"image","background_style":"auto","background_position":"center-top","parallax_speed":0.5,"mouse_parallax_size":30,"mouse_parallax_speed":10000,"lg_background_type":"image","lg_background_style":"auto","lg_background_position":"center-top","md_background_type":"image","md_background_style":"auto","md_background_position":"center-top","sm_background_type":"image","sm_background_style":"auto","sm_background_position":"center-top","xs_background_type":"image","xs_background_style":"auto","xs_background_position":"center-top","id":"qbc4nyraaurm","type":"row","control":false,"hover":false,"hovered":false,"loading":false,"elements":[{"device_type":"all","background_type":"image","background_style":"auto","background_position":"center-top","parallax_speed":0.5,"mouse_parallax_size":30,"mouse_parallax_speed":10000,"lg_background_type":"image","lg_background_style":"auto","lg_background_position":"center-top","md_background_type":"image","md_background_style":"auto","md_background_position":"center-top","sm_background_type":"image","sm_background_style":"auto","sm_background_position":"center-top","xs_background_type":"image","xs_background_style":"auto","xs_background_position":"center-top","md_size":"","xl_offset_size":"","xl_size":"","lg_offset_size":"","lg_size":"","md_offset_size":"","sm_offset_size":"","sm_size":"","xs_size":"","id":"t8fll8qmgs5n","type":"column","control":false,"hover":false,"hovered":false,"loading":false,"elements":[{"content":" The Heil Sound PR20UT Dynamic Handheld Microphone features exceptional sound quality, construction and flexibility for live sound, recording and broadcast applications..jpg)
Prodipe TT1 PRO non-switched dynamic vocal microphone
Side-address để chỉ những microphone có On-axis xuất phát từ tâm của diaphragm hướng ra bên ngoài và vuông góc với thân của micro, những micro thuộc loại này thì nhạy với âm thanh đến từ mặt bên hông thay vì âm thanh tiếp xúc với đỉnh đầu micro. Đa số ribbon dynamic microphone, large-diaphragm condenser microphone thuộc loại side-address, ngoài ra còn có multi-pattern microphone, tube microphone và một vài mẫu dynamic microphone có kiểu dáng vintage.
Cũng trong tour đi tạo tại shop, bạn sẽ thấy phần lớn micro của Sam Audio thuộc loại side-address, một vài mẫu được nêu tên dưới đây để bạn tham khảo:
Lauten Audio Series Black LA-320 Large-diaphragm Tube Condenser Microphone Lauten Audio's Series Black LA-320 is a versatile large-diaphragm vacuum tube condenser mic you'll find ideal for recording just about any source.
Warm Audio WA-14 condenser microphone The WA-14 is a classic condenser microphone based on the early 1970's microphone used on countless hit records.
Manley Reference gold tube microphone The MANLEY GOLD REFERENCE MULTI-PATTERN MICROPHONES are a statement, quite simply, of the finest microphones that money can buy in the pursuit of truly accurate musical recordings.
Prodipe V85 Lanen
Heil Sound the FIN dynamic microphone [mgz_pagebuilder]{"elements":[{"row_type":"full_width_row","content_position":"top","device_type":"all","background_type":"image","background_style":"auto","background_position":"center-top","parallax_speed":0.5,"mouse_parallax_size":30,"mouse_parallax_speed":10000,"lg_background_type":"image","lg_background_style":"auto","lg_background_position":"center-top","md_background_type":"image","md_background_style":"auto","md_background_position":"center-top","sm_background_type":"image","sm_background_style":"auto","sm_background_position":"center-top","xs_background_type":"image","xs_background_style":"auto","xs_background_position":"center-top","id":"id2smhepjptp","type":"row","control":false,"hover":false,"hovered":false,"loading":false,"elements":[{"device_type":"all","background_type":"image","background_style":"auto","background_position":"center-top","parallax_speed":0.5,"mouse_parallax_size":30,"mouse_parallax_speed":10000,"lg_background_type":"image","lg_background_style":"auto","lg_background_position":"center-top","md_background_type":"image","md_background_style":"auto","md_background_position":"center-top","sm_background_type":"image","sm_background_style":"auto","sm_background_position":"center-top","xs_background_type":"image","xs_background_style":"auto","xs_background_position":"center-top","md_size":"","xl_offset_size":"","xl_size":"","lg_offset_size":"","lg_size":"","md_offset_size":"","sm_offset_size":"","sm_size":"","xs_size":"","id":"psnr3i5hq4ko","type":"column","control":false,"hover":false,"hovered":false,"loading":false,"elements":[{"content":" The Fin®, has remarkable, natural, clear sound and was designed especially for live sound, recording and broadcast applications.
3. Off-Axis Coloration
Ví dụ thu âm của bộ trống bằng Heil Sound PR28 Dynamic Drum Microphone, khi chỉa thẳng micro vào chủ thể (On-axis) thì điều hiển nhiên là sẽ bắt đươc âm thanh với độ chi tiết tốt nhất rồi, tuy nhiên khi xoay micro của kick hay snare lệch đi một góc nào đó (Off-axis) thì âm sắc thu được có phần nhẹ nhàng và ít chói tai hơn, độ chi tiết thì không bằng đặt micro ở vị trí cũ. Qua đây ta thấy vận dụng linh hoạt đặc điểm của Off-axis có thể đem đến nhiều màu sắc thú vị cho bản thu hơn, đương nhiên là cách vận dụng như thế nào và kết quả ra sao nó tùy thuộc vào cảm nhận chủ quan của người dùng.
Một điểm cần lưu ý: trong bài viết trước Sam đã đề cập đến mối liên hệ giữa polar pattern và frequency, lấy lại ví dụ của cây micro Warm Audio WA-47Jr FET Condenser Microphone, đây là micro thuộc loại cardioid, tuy nhiên khi test chi tiết tại các tần số khác nhau thì hình thái của cardioid lại thay đổi như hình bên dưới. Bây giờ mình xét tới các điểm Off-axis, ví dụ như tại góc 180o lần lượt của các tần số 1kHz, 2kHz và 8kHz, hình thái định hướng biến chuyển từ trạng thái cardioid sang figure-8
Với thử nghiệm này nói lên điều gì nhỉ?
- Điều đầu tiên dễ nhận thấy đó là nếu xét trong một không gian thu âm cố định, micro chỉ phát huy tốt nhất polar pattern của nó trong một khoảng giới hạn tần số nhất định, vượt ra ngoài khoảng giới hạn này thì hình thái của polar pattern sẽ bị thay đổi. Việc hình thái polar pattern bị thay đổi mà lại chỉ xảy ra tại các điểm của Off- axis sẽ dẫn tới micro có thể thu những âm thanh ngoài mong đợi, đặc biệt là những âm dội.
- Tuy nhiên, nó không hoàn toàn có ảnh hưởng xấu đến chất lượng thu âm, có nhiều kỹ sư âm thanh lại tận dụng được đặc điểm này để làm cho bản thu có nhiều màu sắc thú vị.
4. Null points:
Null point chính là điểm-góc mà theo hướng của nó thì âm thanh không được thu vào micro, đây là xét trong không gian 2D. Nếu xét trong không gian 3D thì nó không đơn thuần là điểm nữa mà có hình dạng nón hoặc hình tròn khi nối các null points lại với nhau. Trong các loại polar patterns thì omnidirection không có null points nhé. Hình minh họa bên dưới để bạn dễ hình dung về null points của các dạng polar patterns phổ biến.
Tận dụng tốt null points là một trong những kỹ thuật để các kỹ sư âm thanh sử dụng để giảm feedback trong thu âm.
…hãy đón đọc các chia sẻ về những điểm thú vị khác của microphone polar patterns trong bài viết tiếp theo nhé!!! Take a tour around Sam Audio để tìm cho mình một micro phù hợp với nhu cầu và túi tiền của bạn
(có những hình ảnh, đồ thị được sử dụng trong bài viết này được góp nhặt trong nguồn dữ liệu được chia sẽ rộng rãi trên internet. Sam Audio coi đó là nguồn tư liệu mở và không xem đây là yếu tố vi phạm bản quyền và sẵn sàng điều chỉnh/gỡ bỏ khi có yêu cầu của chủ sở hữu bản quyền hợp pháp)
