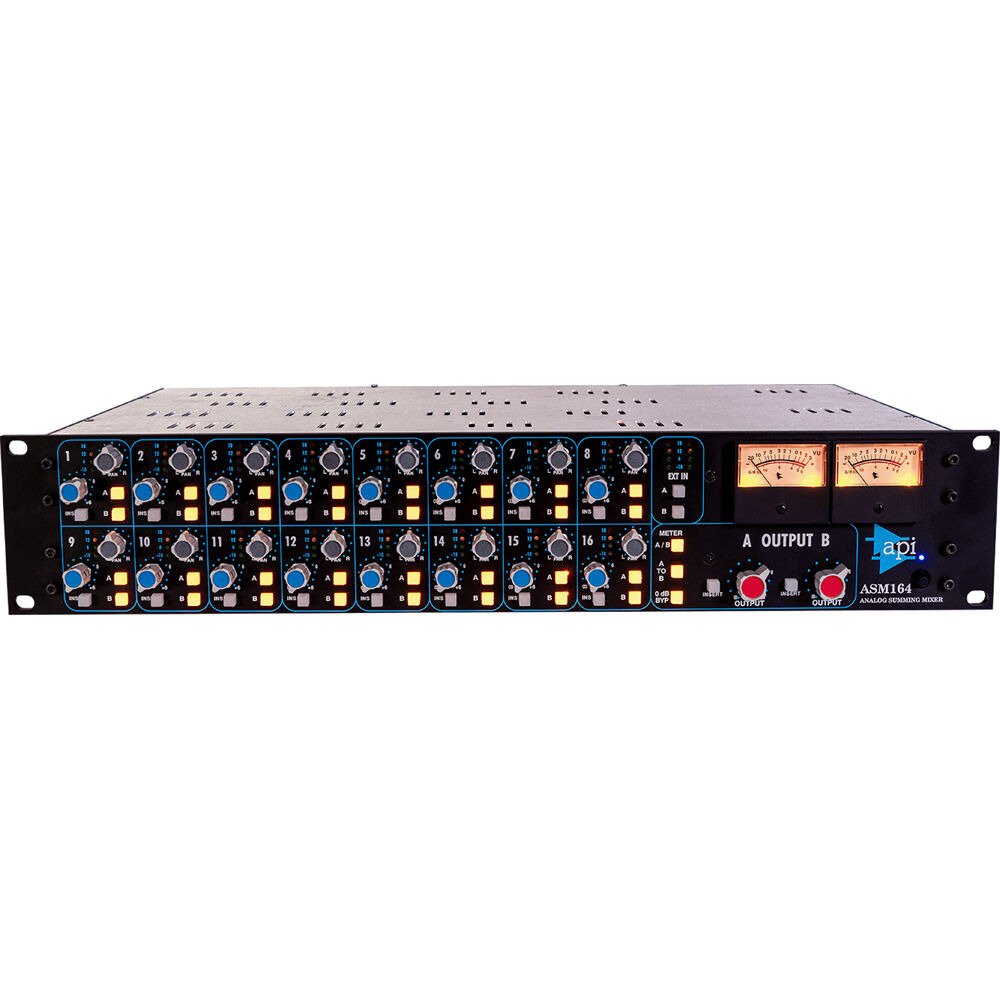

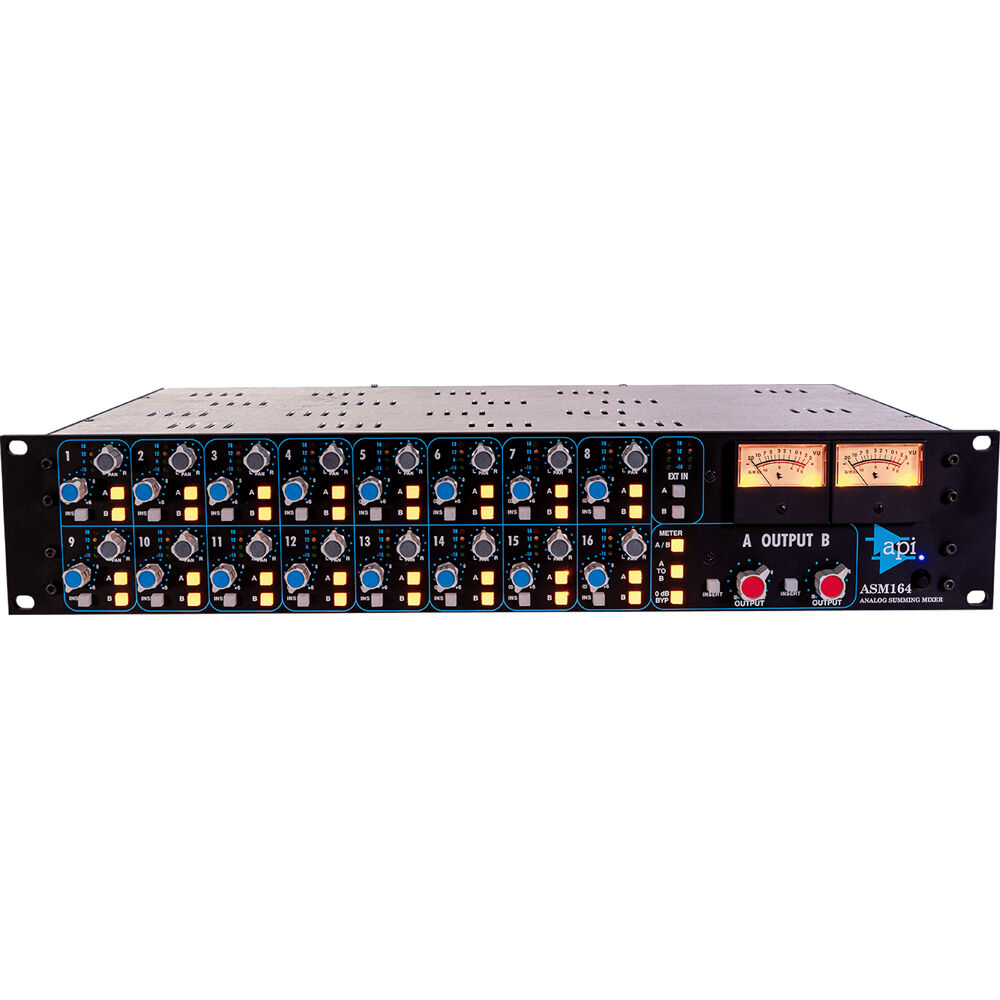

API ASM164 Rackmount Analog Summing Mixer

Tiếp nối di sản thiết kế console analog chất lượng cao của API Audio, ASM164 là bộ summing mixer 16 kênh dạng rackmount sử dụng cùng op-amp 2510 input như The BOX console nổi tiếng của API.

Thiết bị được trang bị:

• level control stepped 31 mức
• pan control liên tục
• routing Mix-A / Mix-B
• LED level meter 4 đoạn cho từng channel

mang đến khả năng summing analog toàn diện trong thiết kế 2 RU chuyên nghiệp.

Summing Analog API Cổ Điển

Mỗi channel của ASM164 hỗ trợ:

• insert send/return qua balanced 1/4" TRS
• DB25 connector
• lựa chọn insert bằng push button riêng

Thiết bị còn tích hợp:

• DB25 line-level input
• stereo XLR input
• stereo XLR output cho Mix-A và Mix-B

Ngoài op-amp 2510 ở input stage, ASM164 còn sử dụng:

• op-amp API 2520
• custom output transformer

mang lại chất âm discrete analog đặc trưng của API:

• punchy
• rộng mở
• giàu chiều sâu analog

Điều Khiển Linh Hoạt Cho Mixing

Section điều khiển chính bao gồm:

• Global 0 dB channel level bypass có đèn
• Mix-A sang Mix-B bus summing
• Routing Mix-A hoặc Mix-B đến analog VU meter

ASM164 sử dụng external power supply cùng đầu nguồn DC 6-pin locking giúp đảm bảo độ ổn định trong môi trường studio chuyên nghiệp.

Kết Nối

• Hai cổng DB25 cho line-level input (8 channel mỗi cổng)
• DB25 insert send/return cho external FX
• Stereo balanced XLR input cho external signal
• Hai cặp stereo XLR output cho Mix-A và Mix-B
• Balanced 1/4" TRS input/output cho insert routing thay thế

Điều Khiển

• Level control stepped 31 mức cho từng channel
• Pan control với center detent
• Routing Mix-A hoặc Mix-B cho từng channel
• Nút insert có đèn cho từng channel
• Routing external XLR input sang Mix-A hoặc Mix-B
• Stereo output level control stepped 31 mức cho Mix-A và Mix-B
• Nút insert có đèn cho Mix-A / Mix-B
• Công tắc 0 dB bypass để đưa tất cả channel về unity gain
• Nút A to B để sum Mix-A vào Mix-B
